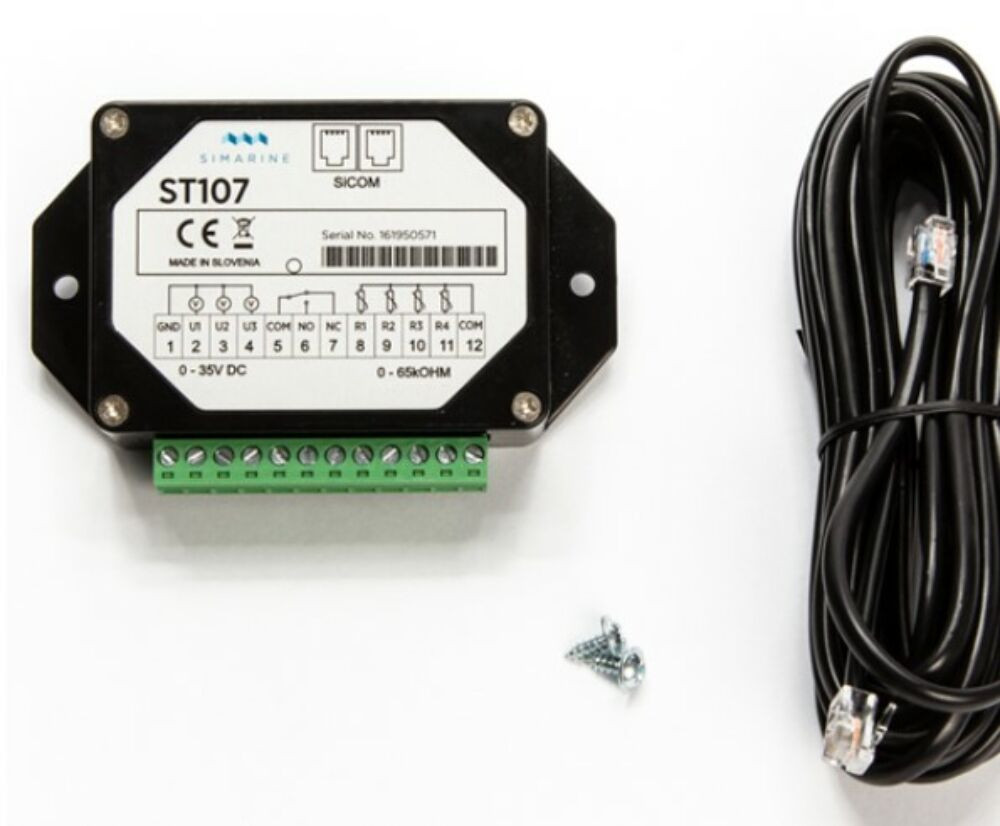

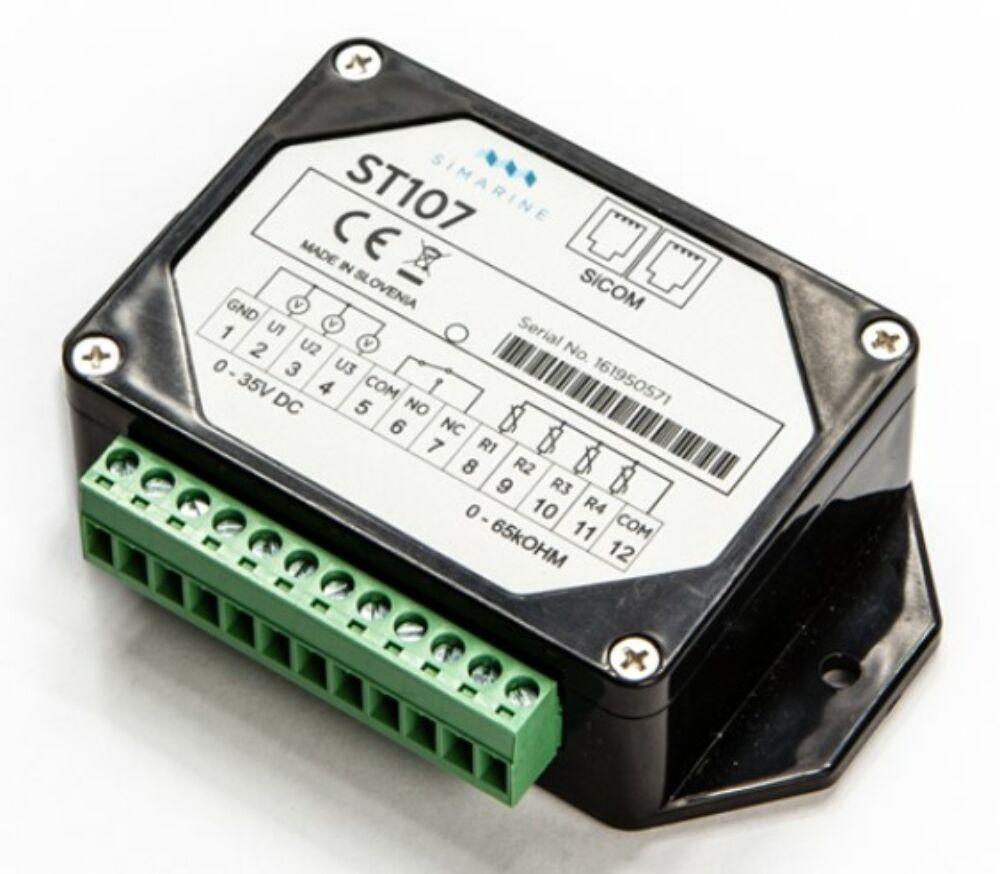

Az ST107 digitális tartálymodul egy rendkívül sokoldalú eszköz. Elsődleges feladata víz-, üzemanyag- vagy más folyadékszintek mérése (tartályszint-figyelés), de emellett alkalmas feszültség- vagy hőmérsékletmérésre is.
Az ST107 modul 4 ellenállásos és 3 feszültségbemenetet biztosít a rendszer számára. Ezek segítségével a következőket lehet felügyelni:
– Ellenállásos bemenetek: analóg, ellenállásalapú tartályszint-érzékelők vagy hőmérsékletérzékelők
– Feszültségbemenetek: feszültségalapú akkumulátorok (minden típus, kivéve lítium), analóg, feszültségalapú tartályszint-érzékelők, valamint egyedi, felhasználó által kialakított érzékelők
Az ellenállásos bemenetekhez olyan érzékelők csatlakoztathatók, amelyek 0 ohmtól 65 000 ohmig terjedő tartományban működnek, míg a feszültségbemenetek 0 V és 75 V közötti jeleket képesek fogadni. Bármilyen tartályszint-érzékelő vagy más érzékelő csatlakoztatható, amely ebben a tartományban működik.
A rendszerrel kompatibilis hőmérsékletérzékelők a következők:
– NTC 10k, mellyel a rendszer akár -13 °C-ig képes mérni
– NTC 5k, mellyel akár -20 °C-ig mérhető a hőmérséklet
– NTC 1k, amellyel akár -40 °C-ig is lehet mérni
A modul egyik különleges tulajdonsága a beépített, programozható riasztási relé, amely riasztás esetén akár 1 amperes kimeneti jelet is képes leadni.
| Szekció | Paraméter | Érték |
|---|---|---|
| Működés | Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | –20°C-tól +70°C-ig (–4°F-től +158°F-ig) | |
| Fogyasztás 12 V-on | Működés közben | 2.5 mA |
| Feszültség bemenetek (U1, U2, U3) | Bemenetek száma | 3 |
| Tartomány | 0 – 75 V | |
| Pontosság | 1 mV | |
| Felbontás | ± 0,3 % | |
| Mintavételezési ráta | 100 ms | |
| Ellenállás bemenetek (R1, R2, 53, R4) | Bemenetek száma | 4 |
| Tartomány | 0 Ohm – 65 kOhm | |
| Pontosság | ± 3 % | |
| Mintavételezési ráta | 100 ms | |
| Mechanikai adatok | Méretek | 112 x 72 x 31 mm |
| Kapcsolat | Interfész | SiCOM |
| Riasztási kontaktus | 1 |
