Simarine Pico Standard set PK23-2-PB Panel-mount Black (Csomag)
Videó
Gyártó:
SIMARINE
Gyártói Cikkszám:
PK23-2-PB
Garanciaidő :
Fogyasztói garancia: Jogszabály szerint ársávos! Cég, E.V: 1 év
Raktárról, azonnal
⛔ Nincs raktáron
Ha a termék raktáron van: Készletről tudjuk kiszolgálni a terméket!
Külső raktár
📦 Raktáron
Szállítási idő kb: 1-3 Hét! (Minden esetben felvesszük önnel a kapcsolatot egyeztetés miatt!)
A PICO STANDARD csomag egy komplett akkumulátor- és tartályfigyelő megoldást kínál jachtok és lakókocsik számára, egy szerviz akkumulátorral 300A-ig 12V, 24V, 48V, 60V és 72V-on, akár négy motor/tartalék akkumulátor bankkal és akár 6 megfigyelt tartállyal.
Csomagajánlatok
Simarine Pico Standard set PK23-2-PB Panel-mount Black

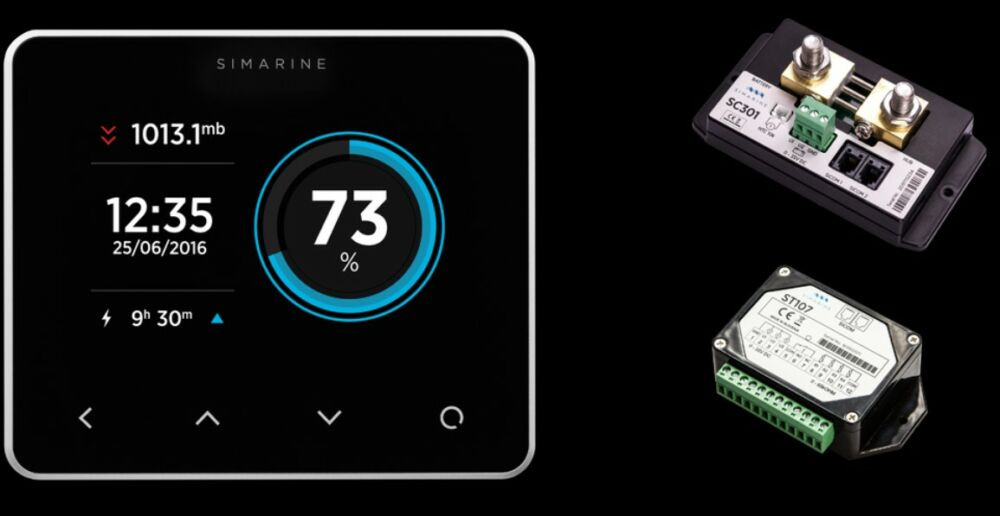

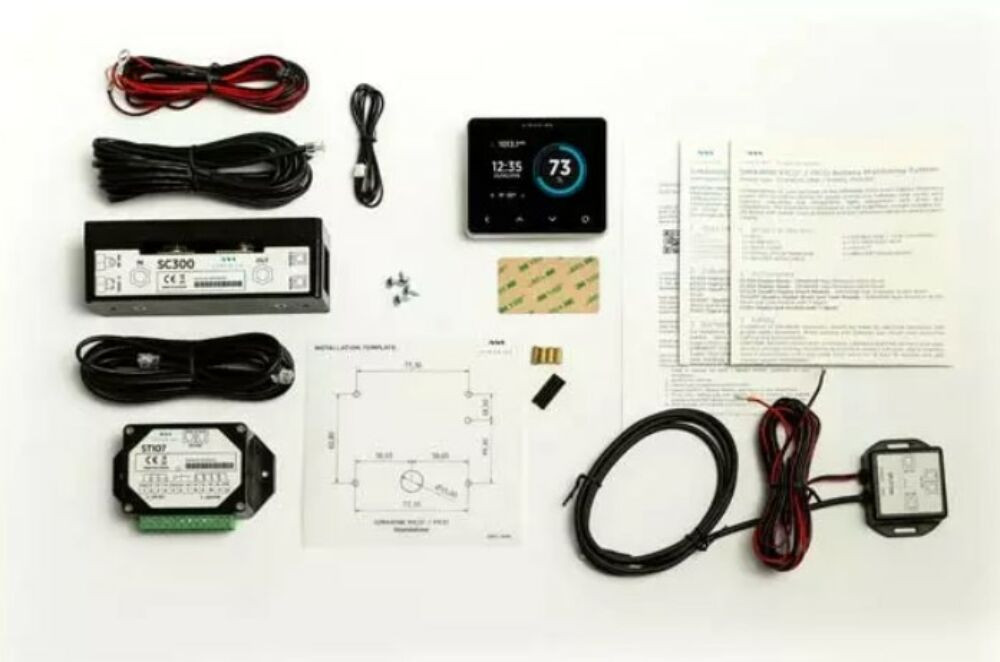

A PICO STANDARD csomag a következőket tartalmazza:
- 1x PICO kijelzőegység
- 1x SC303 áramérzékelő (shunt)
- 1x ST107 tartály- és feszültségmodul
A PICO STANDARD csomag minden SIMARINE áramérzékelővel és modullal kompatibilis és bővíthető.
A csomag egy teljes akkumulátor- és tartálymonitorozási megoldást kínál jachtokhoz és lakókocsikhoz. A szolgáltatási akkumulátor maximális áramerőssége 300A lehet 12V, 24V, 48V, 60V és 72V feszültségeken. Az akkumulátorcsomagtól függően akár négy motor/tartalék akkumulátor is csatlakoztatható, valamint akár hat tartály is figyelhető a rendszerben.
A csomagban található barográf funkció is.
A PICO STANDARD csomagban a teljes monitorozási lehetőségek a következők:
- 1x Akkumulátortöltés valós idejű egészségügyi állapotfigyeléssel™ (áram, feszültség és hőmérséklet figyelése)
- 4x Csak akkumulátorfeszültség
- 6x Tartályszintek vagy hőmérsékletek
A PICO Standard készlet ideális választás, ha egy fő akkumulátort vagy akkumulátorbankot, legfeljebb négy indító- vagy kiegészítő akkumulátort, valamint akár hat tartályt vagy hőmérsékletet szeretnél felügyelni. A csomag három fő egységből áll.
A PICO akkumulátorfigyelő kijelzi az akkumulátorok állapotát, a tartályszinteket, a hőmérsékleteket, valamint a hűtő, napelem működését. Segít a lakóautó vízszintezésében, és még egy barográf (légnyomásmérő) is be van építve.
Az SC303 sönt, amely a készlet része, folyamatosan akár 300 amper áramerősséget is képes kezelni. Két ellenállásos és két feszültségbemenettel rendelkezik, valamint egy aljzattal hőmérséklet-érzékelő csatlakoztatásához.
Az ST107 tartályszint- és feszültségmodul négy ellenállásos és három feszültségbemenettel bővíti a rendszer lehetőségeit. Elsődleges feladata víz-, üzemanyag- vagy egyéb folyadékszintek mérése, de emellett alkalmas feszültség- vagy hőmérsékletmérésre is.
A modul egyik különleges tulajdonsága a beépített, programozható riasztási relé, amely riasztás esetén akár 1 amperes kimeneti jelet is képes leadni.
Cikkszám:
SM-PK23-2-PB
Energiaelosztás kategória:
Készlet
Weboldal:
| PICO | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Tápfeszültség tartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12V-on | |
| - Működés közben, WiFi be, 100% fényerő | 90 mA |
| - Működés közben, WiFi ki, 70% fényerő | 35 mA |
| - Működés közben, WiFi ki, 0% fényerő | 18 mA |
| - Kikapcsolt állapot, napló aktív | 5 mA |
| Kijelző képességek | |
| Áram | |
| - Tartomány | -999.99 - +999.99 A |
| - Felbontás | 0.01 A |
| Feszültség | |
| - Tartomány | 0 - 75 VDC |
| - Felbontás | 0.001 V |
| Amperóra (Ah) | ±0.1 Ah |
| Hőmérséklet | |
| - Tartomány | -40°C-tól +150°C-ig |
| - Felbontás | 0.1°C / °F |
| Töltöttségi szint (SOC) | 0 - 100 % |
| WiFi | |
| Rádiófrekvencia sáv | 2.4 GHz |
| Monitorozási képességek | Maximum |
| - Akkumulátorok | 6 |
| - Áramérzékelők (shunt) | 24 |
| - Hőmérséklet érzékelők | 10 |
| - Tartályszint érzékelők | 14 |
| - Dőlésszög érzékelők | 2 |
| - SPU-303 | 10 |
| Méretek (csatlakozó nélkül) | |
| - PICO önálló | 98 x 84 x 10 mm / 3.85 x 3.30 x 0.39 in |
| - PICO paneles | 108.5 x 94 x 10 mm / 4.27 x 3.70 x 0.39 in |
| SC303 | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12 V-on | Működés közben: 1.2 mA |
| Árammérés | |
| Mérési tartomány | 0.01 - 300 A |
| Pontosság | ±1% |
| Felbontás | 0.01 A |
| Mintavételezési idő | 100 ms |
| Maximális áram (folyamatos) | 300 A |
| Csúcsterhelés (<5 perc) | 400 A |
| Csúcsterhelés (<1 perc) | 700 A |
| Feszültségesés 300A-nél | 37.5 mV |
| Maximális feszültség a sorkapcson | 35 V |
| Feszültségbemenetek (U1, U2) | |
| Darabszám | 2 |
| Tartomány | 0 - 75 VDC |
| Pontosság | ±0.3% |
| Felbontás | 1 mV |
| Mintavételezési idő | 100 ms |
| Ellenállásbemenetek (R1, R2, JST csatlakozó) | |
| Darabszám | 3 |
| Tartomány | 0 Ohm – 65 kOhm |
| Pontosság | ±3% |
| Hőmérséklet-érzékelő | |
| Típus | NTC 10k |
| Tartomány | –13°C-tól +80°C-ig |
| Pontosság (–10 – +60°C között) | ±3.0% |
| Kommunikáció | SiCOM |
| Telepítés és Méretek | |
| Méretek | 125 x 70 x 22 mm / 4.92 x 2.75 x 0.86 in |
| Akkumulátor csatlakozás | M10-es csavarokkal |
| ST107 | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12 V-on | Működés közben: 2.5 mA |
| Feszültségbemenetek (U1, U2, U3) | |
| Darabszám | 3 |
| Tartomány | 0 – 75 V |
| Pontosság | ±0.3 % |
| Felbontás | 1 mV |
| Mintavételezési idő | 100 ms |
| Ellenállásbemenetek (R1, R2, 53, R4) | |
| Darabszám | 4 |
| Tartomány | 0 Ohm – 65 kOhm |
| Pontosság | ±3 % |
| Mintavételezési idő | 100 ms |
| Méretek | 112 x 72 x 31 mm |
| Csatlakozás | SiCOM |
| Riasztás kimenet | 1 |
