Simarine Pico Standard set PK23-2-PS Panel-mount Silver (Csomag)

Csomagajánlatok

• Részletek
• Adatok
• Műszaki adatok
• Letölthető használati útmutató

Részletek

Simarine Pico Standard set PK23-2-PS Panel-mount Silver

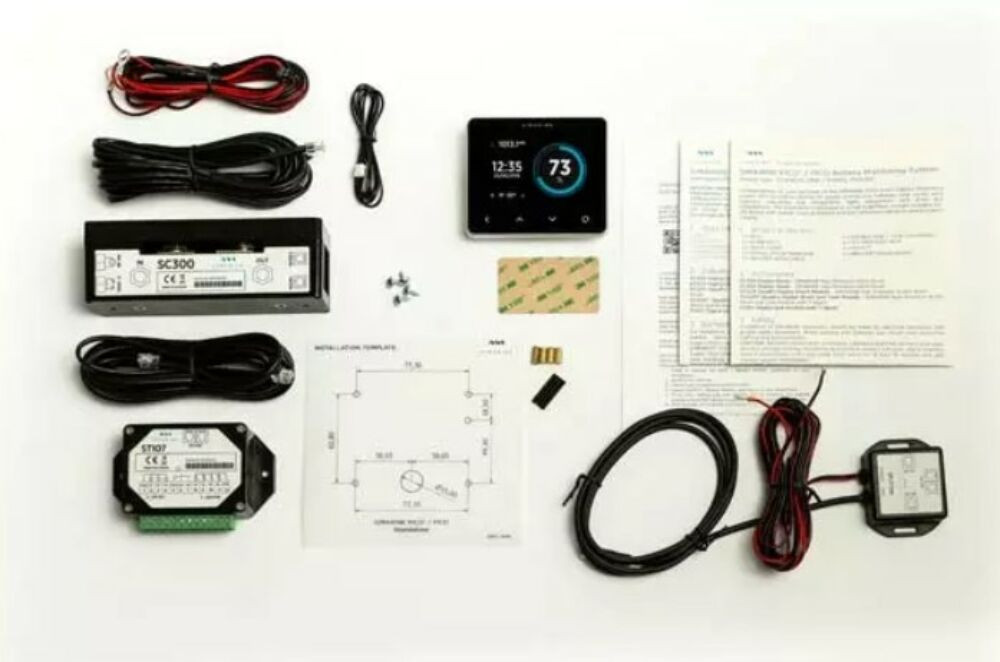

A PICO STANDARD csomag a következő elemeket tartalmazza:

• 1x PICO kijelzőegység
• 1x SC303 áramérzékelő (shunt)
• 1x ST107 tartály és feszültségmodul

A csomag minden SIMARINE áramérzékelővel és modullal kompatibilis és bővíthető.

A PICO STANDARD csomag egy teljes akkumulátor- és tartálymonitorozási megoldást kínál jachtokhoz és lakókocsikhoz. Az egy szolgáltatási akkumulátor csomag maximális áramerőssége lehet 300A, és támogatja a 12V, 24V, 48V, 60V és 72V feszültségeket. A csomag akár négy motor/tartalék akkumulátor csatlakoztatását is lehetővé teszi, valamint akár hat tartály szintjét vagy hőmérsékletét is figyelheti.

A PICO STANDARD csomagban található barográf funkció is.

A csomagban szereplő összes monitorozási lehetőség a következő:

• 1x Akkumulátorbank valós idejű állapotfigyeléssel™ (áram, feszültség és hőmérséklet figyelése)
• 4x Csak akkumulátorfeszültség
• 6x Tartályszintek vagy hőmérsékletek

A PICO Standard készlet ideális választás, ha egy fő akkumulátort vagy akkumulátorbankot, legfeljebb négy indító- vagy kiegészítő akkumulátort, valamint akár hat tartályt vagy hőmérsékletet szeretnél felügyelni. A csomag három fő egységből áll.

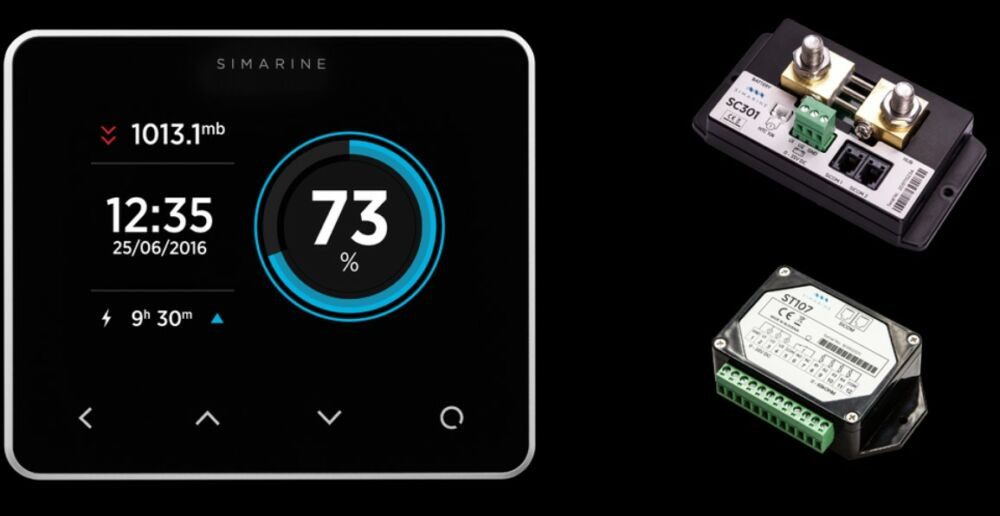

A PICO akkumulátorfigyelő kijelzi az akkumulátorok állapotát, a tartályszinteket, a hőmérsékleteket, valamint a hűtő, napelem működését. Segít a lakóautó vízszintezésében, és még egy barográf (légnyomásmérő) is be van építve.



Az SC303 sönt, amely a készlet része, folyamatosan akár 300 amper áramerősséget is képes kezelni. Két ellenállásos és két feszültségbemenettel rendelkezik, valamint egy aljzattal hőmérséklet-érzékelő csatlakoztatásához.

Az ST107 tartályszint- és feszültségmodul négy ellenállásos és három feszültségbemenettel bővíti a rendszer lehetőségeit. Elsődleges feladata víz-, üzemanyag- vagy egyéb folyadékszintek mérése, de emellett alkalmas feszültség- vagy hőmérsékletmérésre is.

A modul egyik különleges tulajdonsága a beépített, programozható riasztási relé, amely riasztás esetén akár 1 amperes kimeneti jelet is képes leadni.

Adatok

Cikkszám:

SM-PK23-2-PS

Energiaelosztás kategória:

Készlet

Weboldal:

https://simarine.net/pico-standard-set/

Műszaki adatok

PICO
Kategória	Specifikáció
Működés
Tápfeszültség tartomány	6 - 35 VDC
Hőmérséklettartomány	-20°C-tól 70°C-ig (-4°F-től 158°F-ig)
Fogyasztás 12V-on
- Működés közben, WiFi be, 100% fényerő	90 mA
- Működés közben, WiFi ki, 70% fényerő	35 mA
- Működés közben, WiFi ki, 0% fényerő	18 mA
- Kikapcsolt állapot, napló aktív	5 mA
Kijelző képességek
Áram
- Tartomány	-999.99 - +999.99 A
- Felbontás	0.01 A
Feszültség
- Tartomány	0 - 75 VDC
- Felbontás	0.001 V
Amperóra (Ah)	±0.1 Ah
Hőmérséklet
- Tartomány	-40°C-tól +150°C-ig
- Felbontás	0.1°C / °F
Töltöttségi szint (SOC)	0 - 100 %
WiFi
Rádiófrekvencia sáv	2.4 GHz
Monitorozási képességek	Maximum
- Akkumulátorok	6
- Áramérzékelők (shunt)	24
- Hőmérséklet érzékelők	10
- Tartályszint érzékelők	14
- Dőlésszög érzékelők	2
- SPU-303	10
Méretek (csatlakozó nélkül)
- PICO önálló	98 x 84 x 10 mm / 3.85 x 3.30 x 0.39 in
- PICO paneles	108.5 x 94 x 10 mm / 4.27 x 3.70 x 0.39 in

SC303
Kategória	Specifikáció
Működés
Feszültségtartomány	6 - 35 VDC
Hőmérséklettartomány	-20°C-tól 70°C-ig (-4°F-től 158°F-ig)
Fogyasztás 12 V-on	Működés közben: 1.2 mA
Árammérés
Mérési tartomány	0.01 - 300 A
Pontosság	±1%
Felbontás	0.01 A
Mintavételezési idő	100 ms
Maximális áram (folyamatos)	300 A
Csúcsterhelés (<5 perc)	400 A
Csúcsterhelés (<1 perc)	700 A
Feszültségesés 300A-nél	37.5 mV
Maximális feszültség a sorkapcson	35 V
Feszültségbemenetek (U1, U2)
Darabszám	2
Tartomány	0 - 75 VDC
Pontosság	±0.3%
Felbontás	1 mV
Mintavételezési idő	100 ms
Ellenállásbemenetek (R1, R2, JST csatlakozó)
Darabszám	3
Tartomány	0 Ohm – 65 kOhm
Pontosság	±3%
Hőmérséklet-érzékelő
Típus	NTC 10k
Tartomány	–13°C-tól +80°C-ig
Pontosság (–10 – +60°C között)	±3.0%
Kommunikáció	SiCOM
Telepítés és Méretek
Méretek	125 x 70 x 22 mm / 4.92 x 2.75 x 0.86 in
Akkumulátor csatlakozás	M10-es csavarokkal

ST107
Kategória	Specifikáció
Működés
Feszültségtartomány	6 - 35 VDC
Hőmérséklettartomány	-20°C-tól 70°C-ig (-4°F-től 158°F-ig)
Fogyasztás 12 V-on	Működés közben: 2.5 mA
Feszültségbemenetek (U1, U2, U3)
Darabszám	3
Tartomány	0 – 75 V
Pontosság	±0.3 %
Felbontás	1 mV
Mintavételezési idő	100 ms
Ellenállásbemenetek (R1, R2, 53, R4)
Darabszám	4
Tartomány	0 Ohm – 65 kOhm
Pontosság	±3 %
Mintavételezési idő	100 ms
Méretek	112 x 72 x 31 mm
Csatlakozás	SiCOM
Riasztás kimenet	1

Letölthető használati útmutató

PDF letöltése
