Simarine Pico Blue set PK23-3-PS Panel-mount Silver (Csomag)
Videó
Gyártó:
SIMARINE
Gyártói Cikkszám:
PK23-3-PS
Garanciaidő :
Fogyasztói garancia: Jogszabály szerint ársávos! Cég, E.V: 1 év
Raktárról, azonnal
⛔ Nincs raktáron
Ha a termék raktáron van: Készletről tudjuk kiszolgálni a terméket!
Külső raktár
📦 Raktáron
Szállítási idő kb: 1-3 Hét! (Minden esetben felvesszük önnel a kapcsolatot egyeztetés miatt!)
Az innovatív PICO BLUE csomag egy teljes akkumulátor- és tartályfigyelő megoldást kínál az igényes jacht- vagy lakókocsitulajdonosok számára. Egy szervizakkumulátorral akár 500A maximális áramerősséggel képes működni 12V, 24V, 48V, 60V és 72V feszültségszinteken. Akár négy motor/tartalék akkumulátorcsomópontot és akár hat tartályt is képes figyelni. Emellett lehetőséget nyújt a napelemes, szél- vagy hidrogenerátorok, valamint a parti áram töltési szintjének pontos monitorozására, vagy az egyes fogyasztók (pl. hűtőszekrény) áramfelvételének figyelésére. Hasznos eszköz a generátor és más berendezések hibáinak észleléséhez.
Csomagajánlatok
Simarine Pico Blue set PK23-3-PS Panel-mount Silver

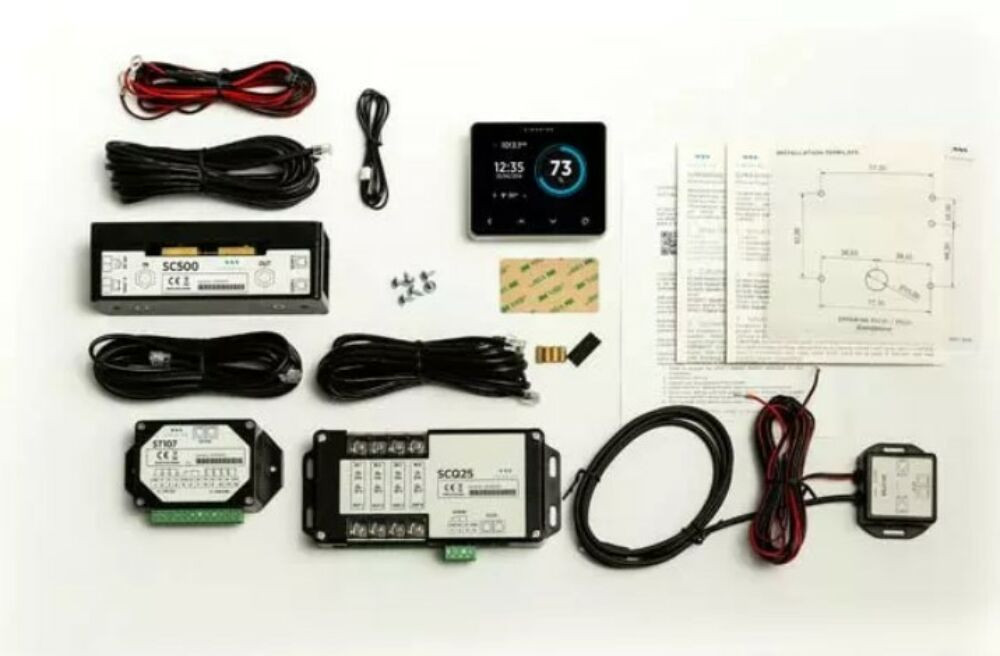

A PICO BLUE csomag a következő komponenseket tartalmazza:
- 1x PICO kijelzőegység
- 1x SC503 sönt
- 1x ST107 tartály és feszültségmodul
- 1x SCQ25 quadro sönt modul
A PICO BLUE csomag kompatibilis és bővíthető az összes SIMARINE sönttel és modullal.
Az innovatív PICO BLUE csomag egy teljes akkumulátor- és tartályfigyelő megoldást kínál az igényes jacht- vagy lakókocsitulajdonosok számára. Egy szervizakkumulátorral akár 500A maximális áramerősséggel képes működni 12V, 24V, 48V, 60V és 72V feszültségszinteken. Akár négy motor/tartalék akkumulátorcsomópontot és akár hat tartályt is képes figyelni. Emellett lehetőséget nyújt a napelemes, szél- vagy hidrogenerátorok, valamint a parti áram töltési szintjének pontos monitorozására, vagy az egyes fogyasztók (pl. hűtőszekrény) áramfelvételének figyelésére. Hasznos eszköz a generátor és más berendezések hibáinak észleléséhez.
A PICO BLUE csomag továbbá tartalmaz egy barograf funkciót a további adatok elemzéséhez.
A csomag teljes felügyeleti lehetőségei:
- 1x Akkumulátor bank Real-Time Battery Health™ funkcióval (áram, feszültség és hőmérséklet figyelése)
- 4x Csak akkumulátor feszültség
- 6x Tartályszintek vagy hőmérsékletek
- 4x Egyéni fogyasztók vagy generátorok áramcsatornái

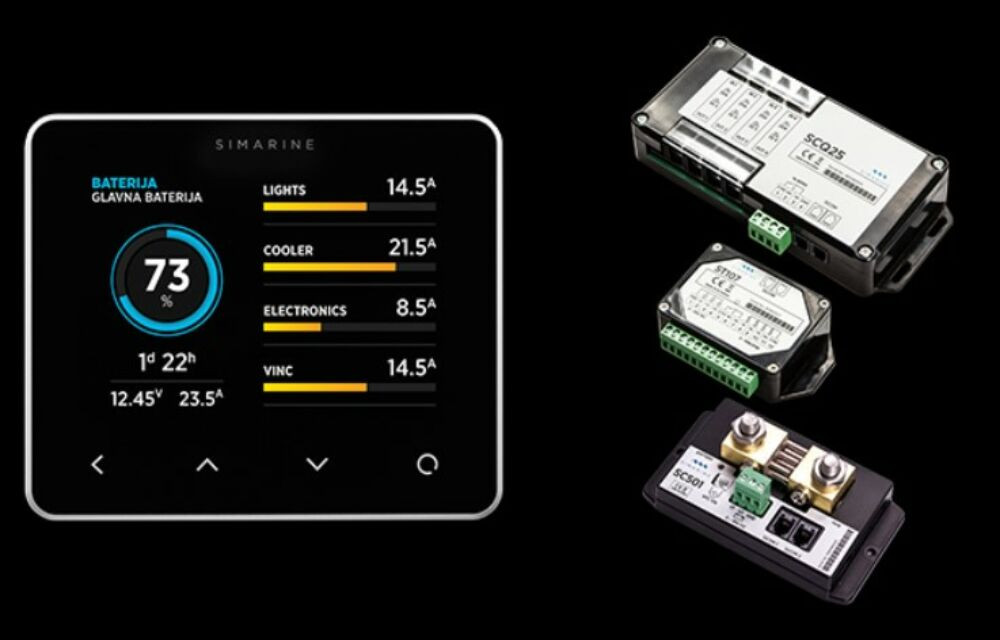

Ez a készlet azoknak készült, akik mélyreható, pontos képet szeretnének kapni a rendszerük állapotáról és működéséről. A PICO Blue készlet lehetővé teszi egy fő akkumulátor vagy akkumulátorbank, legfeljebb négy kiegészítő akkumulátor, valamint akár hat tartály vagy hőmérséklet felügyeletét. A csomag négy eszközt tartalmaz.
A PICO akkumulátorfigyelő kijelzi az akkumulátorok állapotát, a tartályszinteket, a hőmérséklet-értékeket, továbbá információt nyújt a hűtő, a napelem működéséről, segít a lakóautó vízszintezésében, és egy beépített barográfot (légnyomásmérőt) is tartalmaz.
Ami ezt a készletet igazán egyedülállóvá teszi a piacon, az az SCQ25 modul, amely négy különálló fogyasztó vagy energiaforrás áramfelvételét képes figyelni. Ha például kíváncsi vagy arra, mennyi áramot fogyaszt a hűtőd, vagy mennyit termelnek a napelemeid, akkor ez a készlet pontosan azt nyújtja, amire szükséged van.
Az SCQ25 modul betekintést ad a valós fogyasztási adatokba. Csatornánként legfeljebb 25 A folyamatos áramot képes mérni. Amennyiben ennél nagyobb áramerősségre van szükség, két csatorna párhuzamos összekötésével ez megoldható, és a beállítás könnyedén elvégezhető a PICO rendszerben.
A készlet részét képező SC503 sönt folyamatosan akár 500 amper áramerősséget is képes kezelni. Két ellenállásos és két feszültségbemenettel rendelkezik, valamint egy aljzattal hőmérséklet-érzékelő csatlakoztatásához.
Teljes körű akkumulátorfigyelést biztosít, és alkalmas tartályszintek, hőmérsékletek, valamint nagyobb fogyasztók – például inverterek – áramfelvételének mérésére is.
Továbbá az ST107 tartályszint- és feszültségmodul 4 ellenállásos és 3 feszültségbemenettel bővíti a rendszer funkcionalitását. Elsődleges feladata víz-, üzemanyag- vagy egyéb folyadékszintek mérése, de emellett alkalmas feszültség- vagy hőmérsékletmérésre is.
És ezzel még nincs vége a lehetőségeknek: az ST107 és az SCQ25 modul egyaránt rendelkezik egy-egy beépített, programozható riasztási relével, amelyek riasztás esetén akár 1 amperes kimeneti jelet is képesek leadni.
Cikkszám:
SM-PK23-3-PS
Energiaelosztás kategória:
Készlet
Weboldal:
| PICO | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Tápfeszültség tartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12V-on | |
| - Működés közben, WiFi be, 100% fényerő | 90 mA |
| - Működés közben, WiFi ki, 70% fényerő | 35 mA |
| - Működés közben, WiFi ki, 0% fényerő | 18 mA |
| - Kikapcsolt állapot, napló aktív | 5 mA |
| Kijelző képességek | |
| Áram | |
| - Tartomány | -999.99 - +999.99 A |
| - Felbontás | 0.01 A |
| Feszültség | |
| - Tartomány | 0 - 75 VDC |
| - Felbontás | 0.001 V |
| Amperóra (Ah) | ±0.1 Ah |
| Hőmérséklet | |
| - Tartomány | -40°C-tól +150°C-ig |
| - Felbontás | 0.1°C / °F |
| Töltöttségi szint (SOC) | 0 - 100 % |
| WiFi | |
| Rádiófrekvencia sáv | 2.4 GHz |
| Monitorozási képességek | Maximum |
| - Akkumulátorok | 6 |
| - Áramérzékelők (shunt) | 24 |
| - Hőmérséklet érzékelők | 10 |
| - Tartályszint érzékelők | 14 |
| - Dőlésszög érzékelők | 2 |
| - SPU-303 | 10 |
| Méretek (csatlakozó nélkül) | |
| - PICO önálló | 98 x 84 x 10 mm / 3.85 x 3.30 x 0.39 in |
| - PICO paneles | 108.5 x 94 x 10 mm / 4.27 x 3.70 x 0.39 in |
| SCQ25 | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12 V-on | Működés közben: 2.5 mA |
| Árammérés (csatornánként) | |
| Tartomány | 0.01 – 25 A |
| Pontosság | ±1% |
| Felbontás | 0.01 A |
| Mintavételezési idő | 100 ms |
| Maximális áram | |
| Folyamatos | 25 A |
| Csúcsterhelés (<1 perc) | 35 A |
| Feszültségesés 300A-nél | 30 mV |
| Méretek | 183 x 91 x 34 mm |
| Áramcsatornák | 4 |
| Csatlakozás | SiCOM |
| Riasztás kimenet | 1 |
| ST107 | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12 V-on | Működés közben: 2.5 mA |
| Feszültségbemenetek (U1, U2, U3) | |
| Darabszám | 3 |
| Tartomány | 0 – 75 V |
| Pontosság | ±0.3 % |
| Felbontás | 1 mV |
| Mintavételezési idő | 100 ms |
| Ellenállásbemenetek (R1, R2, 53, R4) | |
| Darabszám | 4 |
| Tartomány | 0 Ohm – 65 kOhm |
| Pontosság | ±3 % |
| Mintavételezési idő | 100 ms |
| Méretek | 112 x 72 x 31 mm |
| Csatlakozás | SiCOM |
| Riasztás kimenet | 1 |
| SC503 | |
|---|---|
| Kategória | Specifikáció |
| Működés | |
| Feszültségtartomány | 6 - 35 VDC |
| Hőmérséklettartomány | -20°C-tól 70°C-ig (-4°F-től 158°F-ig) |
| Fogyasztás 12 V-on | Működés közben: 1.2 mA |
| Árammérés | |
| Mérési tartomány | 0.01 - 500 A |
| Pontosság | ±1% |
| Felbontás | 0.01 A |
| Mintavételezési idő | 100 ms |
| Maximális áram (folyamatos) | 500 A |
| Csúcsterhelés (<5 perc) | 700 A |
| Csúcsterhelés (<1 perc) | 1000 A |
| Feszültségesés 300A-nél | 41.6 mV |
| Maximális feszültség a sorkapcson | 35 V |
| Feszültségbemenetek (U1, U2) | |
| Tartomány | 0 - 75 VDC |
| Pontosság | ±0.3% |
| Felbontás | 1 mV |
| Mintavételezési idő | 100 ms |
| Ellenállásbemenetek (R1, R2, JST csatlakozó) | |
| Darabszám | 3 |
| Tartomány | 0 Ohm – 65 kOhm |
| Pontosság | ±3% |
| Hőmérséklet-érzékelő | |
| Típus | NTC 10k |
| Tartomány | –13°C-tól +80°C-ig |
| Pontosság (–10 – +60°C között) | ±3.0% |
| Kommunikáció | SiCOM |
| Telepítés és Méretek | |
| Méretek | 125 x 70 x 22 mm / 4.92 x 2.75 x 0.86 in |
| Akkumulátor csatlakozás | M10-es csavarokkal |
