Garmin GSD™ 24 Fejlett szonármodul

Csomagajánlatok

• Részletek
• Adatok
• Technikai adatok
• Letölthető használati útmutató

Részletek

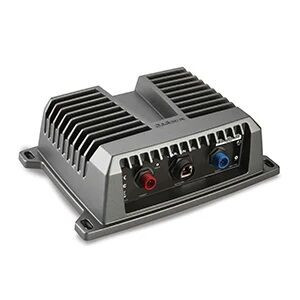

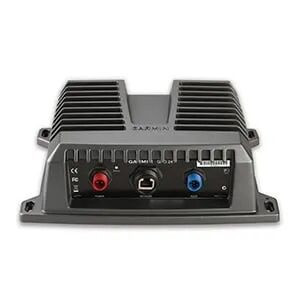

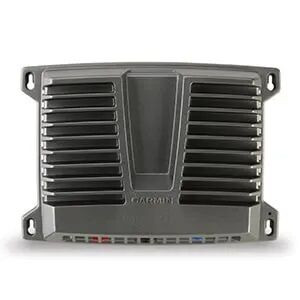

Garmin GSD™ 24 Advanced Sonar Module

A GSD 24 jelentősen továbbfejlesztett digitális szonár kialakítással rendelkezik a kiváló célmeghatározás és a mélyvízi teljesítmény érdekében.

Ismerje meg a teljes képet

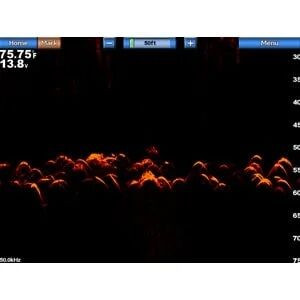

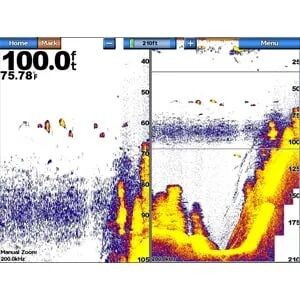

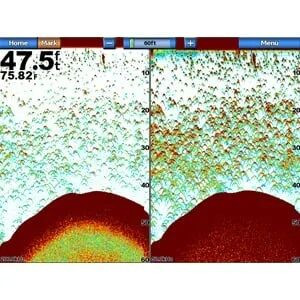

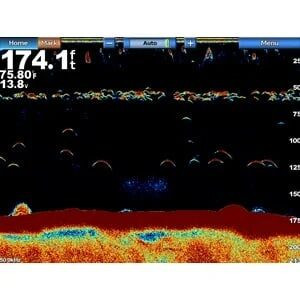

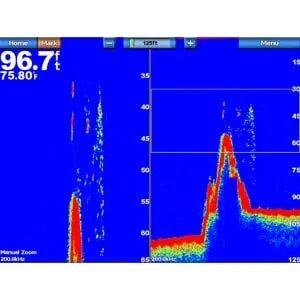

Akár 2,000 wattos adóteljesítménnyel és nagy dinamikatartományú vevővel a GSD 24 magas felbontású képalkotást kínál a kompatibilis Garmin térképábrázolóhoz. A rendszer két frekvencián (50/200 kHz) működik, és választható adóteljesítményt kínál (600 W, 1 kW és 2 kW, a szonártól függően) a pontosság érdekében akár 5,000 láb (1,500 m) mélységben is. Tehát akár sporthalászatban vesz részt, akár csak figyelemmel kíséri a hajója alatt található veszélyes tereptárgyakat és korallstruktúrákat, tisztább képet kap a képek jobb elkülönítésével és mélyebb aljzatfelismeréssel.

Plug and Play

A Garmin Marine Network egyszerű csatlakoztatásának köszönhetően a GSD 24 telepítése gyerekjáték. Miután csatlakoztatva lett, a szonáradatai megosztásra kerülnek a hálózaton lévő bármely kompatibilis térképábrázolón. Ráadásul a hálózat nagy sebességű kapcsolatai biztosítják, hogy ultragyors képernyőfrissítéseket kapjon minimális késéssel.



Doboz tartalma:

• GSD 24
• Tápkábel
• Tengeri hálózati kábel (6 láb) 1,8 méter

• Szerelési hardver
• 8 tűs anya-vezeték blokk adapter
• Dokumentáció

Adatok

Bemeneti feszültség (DCV):

10-35

Teljesítmény (W):

40

Vezetékes Protokoll:

Garmin-net

Vízhatlan:

Igen

Navigáció kategória:

Szonárjeladó

Pinek száma:

8 pin (kék)

Vízállósági besorolás:

ipx7

Weboldal:

https://www.garmin.com/en-US/p/86233/pn/010-00957-...

Tömeg:

2,39 kg/db

Technikai adatok

Általános
TOK ANYAGA	Teljesen tömített, alumínium és acél ház
MÉRET	8" × 11,2" × 3,2" (204 mm × 284 mm × 81 mm)
SÚLY	5,27 font (2,39 kg)
IP VÉDELEM	IPX7
HŐMÉRSÉKLET TARTOMÁNY	5°F és 158°F között (-15°C és 70°C között)

A szonár jellemzői és műszaki adatai
FREKVENCIA	50/200 kHz
DOWN VU KOMPATIBILIS	Nem
SIDEVÜ	Nem
MAXIMÁLIS MÉLYSÉG	5000 láb (1524 m)

Kapcsolatok
GARMIN TENGERI HÁLÓZATI PORTOK	1

Elektromos jellemzők
TELJESÍTMÉNY BEMENET	10-35 V
ÁRAMFELHASZNÁLÁS	Maximum 40 W
ÁTVITELI ERŐ	25-2000 W effektív
BIZTOSÍTÉK	7,5 A
IRÁNYTŰ BIZTONSÁGOS TÁVOLSÁG	40 cm (15,75 hüvelyk)
