Garmin EmpirBus™ SP12 Switches, Vertical, (Kapcsolók, függőleges)

Csomagajánlatok

• Részletek
• Adatok
• Technikai adatok

Részletek

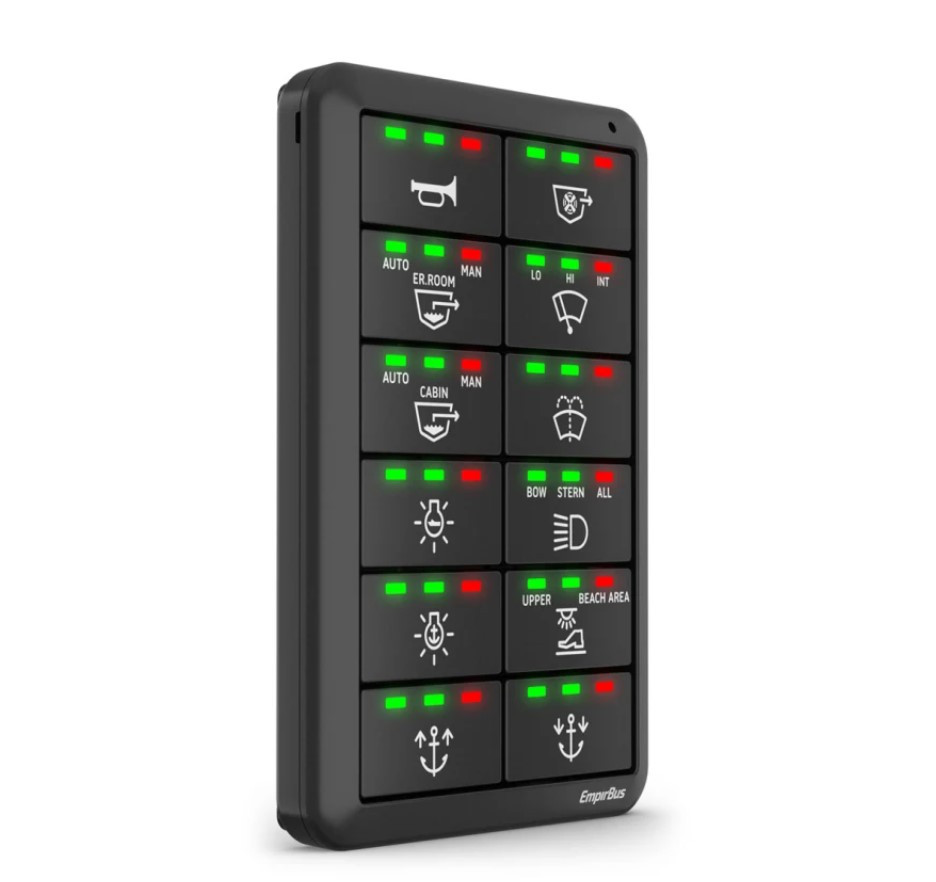

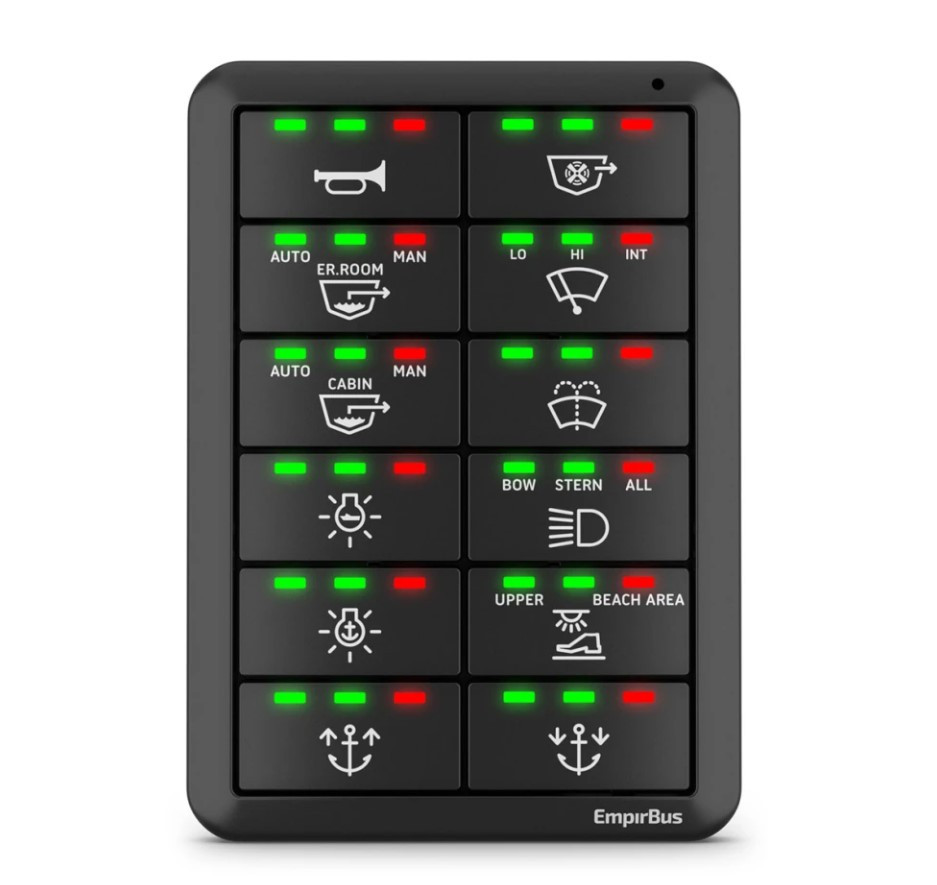

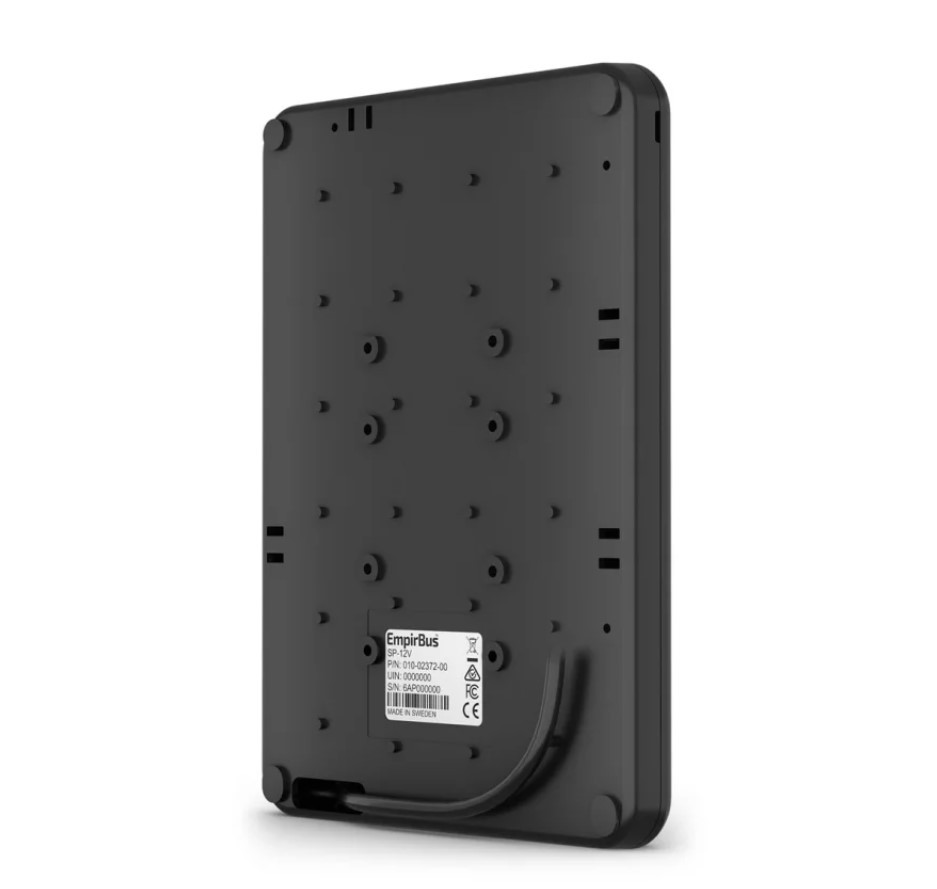

Garmin EmpirBus™ SP12 Switches, Vertical

Az SP8 és SP12 digitális kapcsolókomponensek az EmpirBus vezérlő-, monitorozó- és elosztórendszerek részei. Az SP8 egy 8-utas kapcsoló; az SP12 lehet kijelző nélküli 12x2-utas vagy kijelzővel ellátott 10x2-utas konfigurációban. Ezek az egységek vezérlési bemeneteket biztosíthatnak az EmpirBus rendszer számára a kapcsolók segítségével, valamint az egyes LED-jelzők révén visszajelzést adhatnak a felhasználónak az állapotinformációkról.

A panelokat függőleges (álló) vagy vízszintes (széles) elhelyezésben is fel lehet szerelni. Az egységek felszerelése egyszerű a mellékelt sablon segítségével. Az SP12 kapcsolót belső térben történő telepítésre tervezték, míg az SP8 kapcsoló belső vagy külső telepítésre alkalmas. Külső telepítés esetén az SP8 elülről IP67 vízálló, és az előlap UV-stabil a durva tengeri körülmények között. Mind az SP8, mind az SP12 felhasználó által tervezett kapcsolófeliratokat, éjszakai háttérvilágítást és riasztásjelzéseket kínál. Robusztus kivitelűek -20 és 55 Celsius fok közötti működéshez.



Adatok

Bemeneti feszültség (DCV):

9/16

Hálózati Protokoll:

NMEA2000

Kimenetek száma:

20

Bemenetek száma:

17

Vízhatlan:

Nem

Digitális kapcsolórendszer kategória:

Digital Switch

Kommunikációs protokoll:

CAN-bus, NMEA 2000

Weboldal:

https://www.garmin.com/en-US/p/697722/pn/010-02372...

Tömeg:

400 g/db

Technikai adatok

Általános
Méretek (SzxMxM) (csak egység)	230 x 106 x 38 mm (9,1" x 4,2" x 1,5")
Súly (csak egység)	400 g
Környezeti hőmérséklet	-20°C és +55°C között
A burkolat vízminősége	IP65
Kommunikáció	CAN-busz NMEA 2000® hálózat, LEN-0
Kimenet
Magas oldal	13 ch 10A, 7 ch 5A
Digitális bemenet
Földérintkező kapcsoló bemenet	15
Bilgepumpa monitor	2
Analóg bemenet
Volt	3 @ 0-16 V +/-1%
Ellenállás	2 @ 0-1500 ohm +/- 5%
Tápegység
Maximális áramerősség	50A
Kikapcsolási áramfelvétel	60mA
Tápfeszültség (12V)	9-16VDC
Csatlakozó
NMEA 2000 ®	Mikro 5 tűs M12 apa
Csatornák	Molex MX150 L 16 áramkörök
Tápfeszültség terminál	M6 csavar
