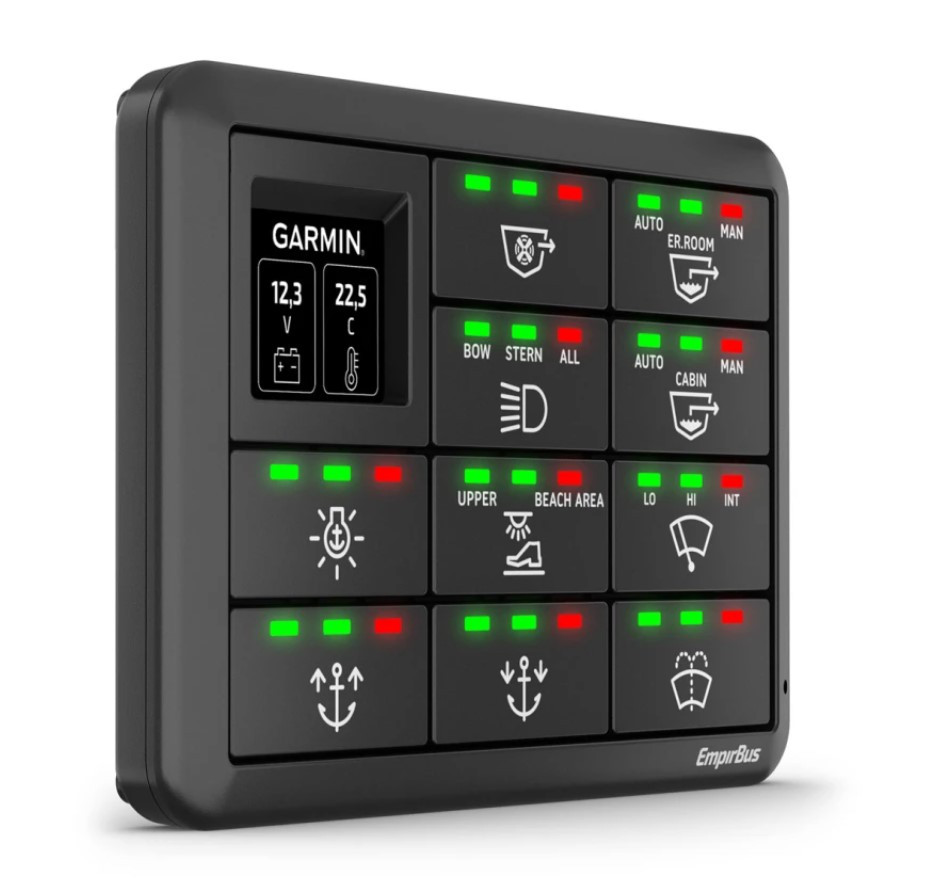

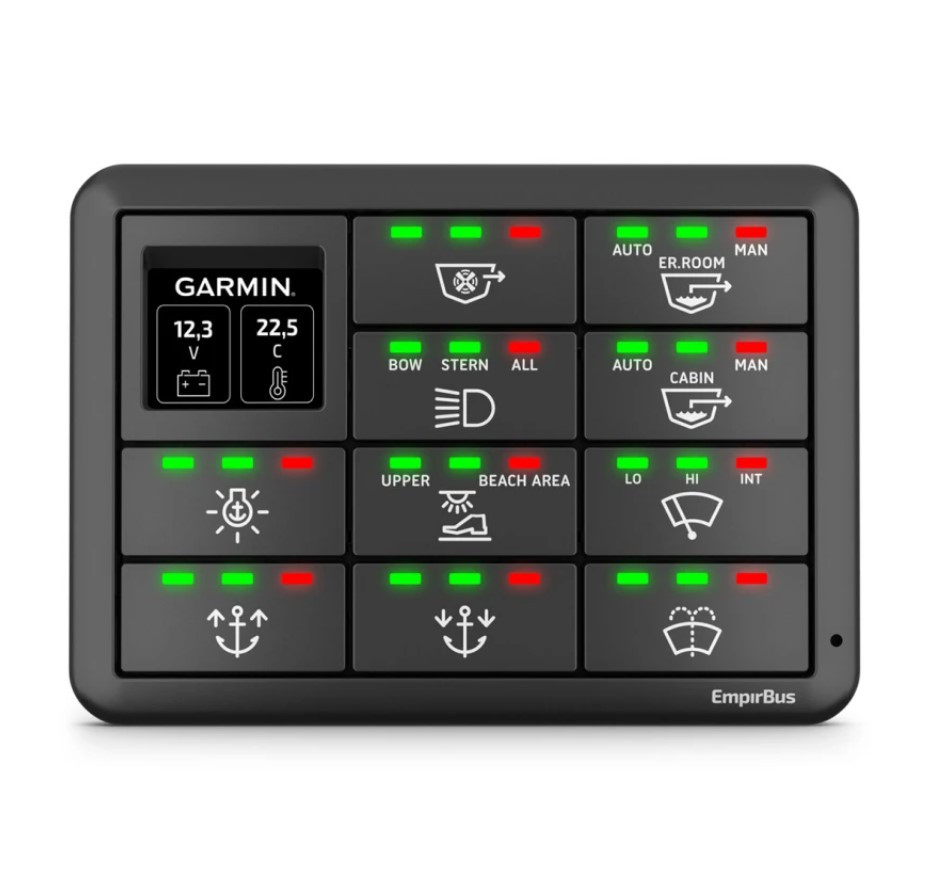

Garmin EmpirBus™ SP12 Switches, Horizontal with Display

Az SP8 és SP12 digitális kapcsolók a EmpirBus vezérlő-, monitorozó- és elosztórendszerekhez készült komponensek. Az SP8 egy 8-utas kapcsoló; az SP12 lehet nemképernyős 12x2-utas vagy kijelzővel rendelkező 10x2-utas konfigurációban. Ezek az egységek vezérlési bemeneteket biztosíthatnak az EmpirBus rendszerhez a kapcsolók segítségével - valamint az egyes LED-kijelzők révén visszajelzést adhatnak a felhasználónak az állapotinformációkról.

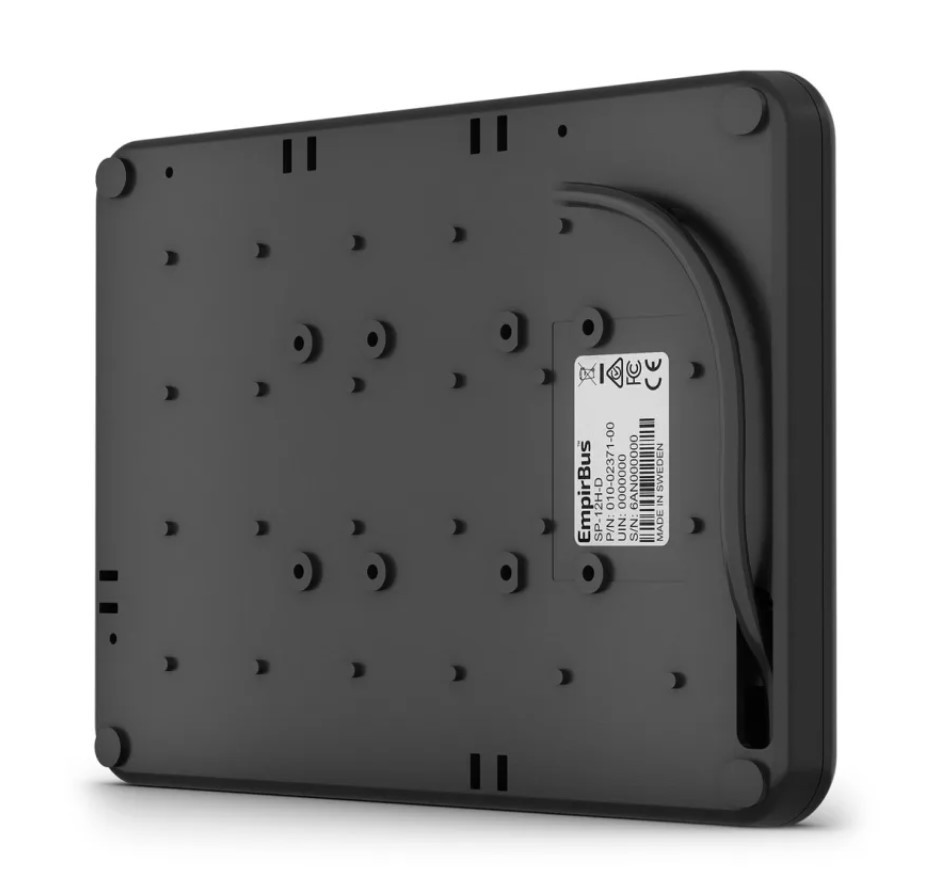

A paneleket függőleges (álló) vagy vízszintes (széles) elrendezésben is telepíthetők. Az egységek egyszerűen felszerelhetők a mellékelt sablonok segítségével. Az SP12 kapcsoló belső térben történő telepítésre tervezett, míg az SP8 kapcsolót belsőleg vagy külsőleg is lehet telepíteni. Külső telepítés esetén az SP8 IP67 vízálló az első részről, és az előlap UV-stabil a szigorú tengeri körülmények között. Mind az SP8, mind az SP12 felhasználó által tervezett kapcsolófeliratokat, éjszakai háttérvilágítást és riasztási jelzéseket kínál. Robosztusan kivitelezettek -20 és 55 Celsius fok közötti működésre.



Adatok

Bemeneti feszültség (DCV):

9/16

Hálózati Protokoll:

NMEA2000

Kimenetek száma:

20

Bemenetek száma:

17

Vízhatlan:

Nem

Digitális kapcsolórendszer kategória:

Digital Switch

Kommunikációs protokoll:

CAN-bus, NMEA 2000

Weboldal:

https://www.garmin.com/en-US/p/697722/pn/010-02371...

Tömeg:

400 g/db

Technikai adatok

Általános
Méretek (SzxMxM) (csak egység)	230 x 106 x 38 mm (9,1" x 4,2" x 1,5")
Súly (csak egység)	400 g
Környezeti hőmérséklet	-20°C és +55°C között
A burkolat vízminősége	IP65
Kommunikáció	CAN-busz NMEA 2000® hálózat, LEN-0
Kimenet
Magas oldal	13 ch 10A, 7 ch 5A
Digitális bemenet
Földérintkező kapcsoló bemenet	15
Bilgepumpa monitor	2
Analóg bemenet
Volt	3 @ 0-16 V +/-1%
Ellenállás	2 @ 0-1500 ohm +/- 5%
Tápegység
Maximális áramerősség	50A
Kikapcsolási áramfelvétel	60mA
Tápfeszültség (12V)	9-16VDC
Csatlakozó
NMEA 2000 ®	Mikro 5 tűs M12 apa
Csatornák	Molex MX150 L 16 áramkörök
Tápfeszültség terminál	M6 csavar
