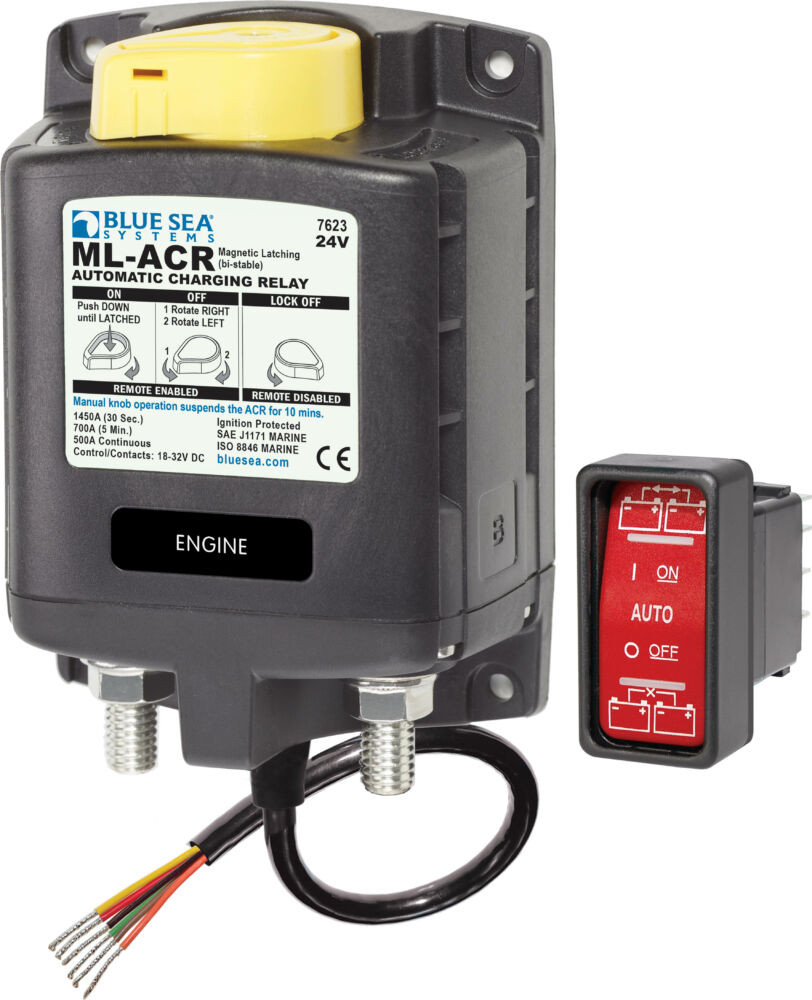

Blue Sea Systems Solenoid ML 500A 24V ACR With Manual Control (incl 2146-BSS Switch)

Az 500 amperes mágneses reteszelő (bi-stabil) relé automatikusan egyesíti az akkumulátorokat töltés közben, és leválasztja az akkumulátorokat kisütéskor és a motor indításakor

• A kézi vezérlőkapcsoló megnövelt szintű biztonságot tesz lehetővé, lehetővé téve a vezérlést áramellátással vagy anélkül, és LOCK OFF funkciót kínál a szervizeléshez
• Tartalmazza az ML-sorozatú távirányító Contura PN 2146 kapcsolót
• Automatikusan kezeli két nagy akkumulátorbank töltését
• Lehetővé teszi az akkumulátortelepek párhuzamosítását a vészindításhoz
• 500 Amperes folyamatos teljesítmény a nagy teljesítményű generátorok támogatásához
• Mágneses retesz (ML) – Az ACR nagyon alacsony áramot vesz fel (<40 mA a kapocsfeszültség figyeléséhez) "BE" vagy "KI" állapotban, és nagyon rövid ideig mérsékelt áramot vesz fel állapotváltáskor
• Kettős érzékelés – a töltést mindkét akkumulátorbank érzékeli
• Indítási leválasztás (SI) – konfigurálható a ház terhelésének ideiglenes leválasztására a motor áramköréről a motor indításakor az érzékeny elektronika védelme érdekében
• Motor leválasztás (EI) – konfigurálható két motor leválasztására, miközben mindkettő működik, hogy megvédje a motor elektronikáját és maximalizálja a generátor teljesítményét
• A töltést két akkumulátorbankról érzékeli
• LED-kimenet, amely távolról jelzi, ha az akkumulátorok kombinálva vannak, le vannak választva, feszültségzárásban vagy indítási vagy motorleválasztásban
• 3/8"-16 ónozott réz csapok a maximális vezetőképesség és korrózióállóság érdekében
• A 7/8"-es (22 mm-es) csaphosszúság több kábelkivezetésre is alkalmas
• Az ezüstötvözet érintkezők nagy megbízhatóságot biztosítanak az élő terhelések kapcsolásához
• Címkemélyedések az áramkör azonosításához

Adatok

Bemeneti feszültség (DCV):

24

Áramerősség (A):

500

Kapcsolható Áramkör:

DC

Energiaelosztás kategória:

Akkumulátor kapcsoló

Főkapcsoló Áramerősség (A):

500

Távvezérlés:

Igen

Kapcsoló pozíció:

OFF/ON

Kapcsoló mechanizmus:

Relé

Mechanikus/Relés:

Igen

Weboldal:

https://www.bluesea.com/products/7623/ML-ACR_Autom...

Tömeg:

950 g/db

Technikai adatok

Műszaki adatok
Vezérlőáramkör csatlakozása	Ónozott huzal
Névleges feszültség	24V DC
Manuális irányítás	Igen
Motor szigetelés	Igen
Felszerelés	#10
Start Assist	Igen
Elkülönítés indítása	Igen
Amper üzemi áram	13 mA
Amper üzemi áram az állapotváltáskor	<7,0A
Terminál csap nyomatéka	140 in-lb (15,82 Nm)
Folyamatos értékelés	500A
Időszakos értékelés	700A (5 perc)
Indítási érték 30 mp	1450A DC
Minimális üzemi hőmérséklet	-10°C
Maximális üzemi hőmérséklet	60°C
A besorolásoknak megfelelő kábelméret	4/0 AWG x 2
Élő áram váltás	300A @ 12V DC
Csap anyaga	Ónozott réz
Ciklusváltás	100 000
A sorkapocs gyűrű átmérőjének hézaga	1,12 hüvelyk (28,45 mm)
Terminál csap hossza	1,50 hüvelyk (38,1 mm)
Terminál csap mérete	3/8" - 16 (M10)
Vezeték mérete	20 AWG
Relé érintkező pozíciója
30 másodperc	27,0V
90 másodperc	26,0V
Nyitva 10 másodpercig	24,7V
Nyitva 30 másodpercig	25,5V
Open High	32,4V
Súly	2,10 font (0,95 kg)
