Blue Sea Systems Solenoid ML 500A 12V ACR With Manual Control (incl 2146-BSS Switch), (Szolenoid)

Csomagajánlatok

• Részletek
• Adatok
• Technikai adatok
• Letölthető használati útmutató

Részletek

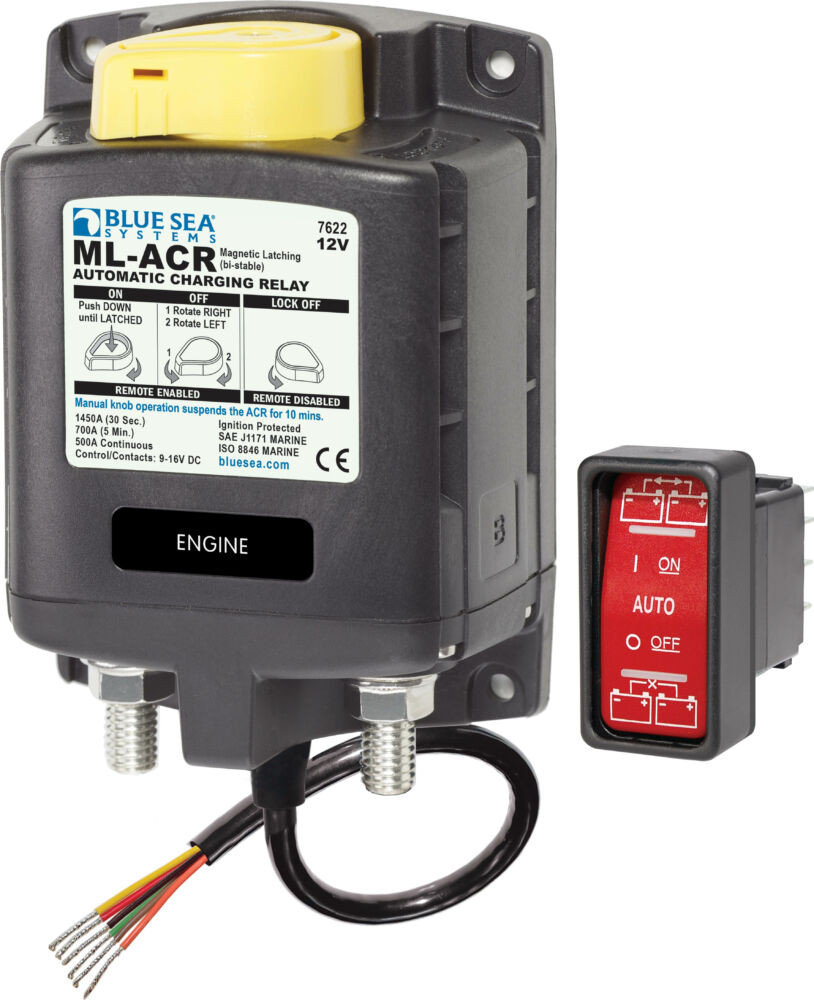

Blue Sea Systems Solenoid ML 500A 12V ACR With Manual Control (incl 2146-BSS Switch)

Az 500 amperes mágneses reteszelő (bi-stabil) relé automatikusan egyesíti az akkumulátorokat töltés közben, és leválasztja az akkumulátorokat kisütéskor és a motor indításakor

• A kézi vezérlőkapcsoló megnövelt szintű biztonságot tesz lehetővé, lehetővé téve a vezérlést áramellátással vagy anélkül, és LOCK OFF funkciót kínál a szervizeléshez
• Tartalmazza az ML-sorozatú távirányító Contura PN 2146 kapcsolót
• Automatikusan kezeli két nagy akkumulátorbank töltését
• Lehetővé teszi az akkumulátortelepek párhuzamosítását a vészindításhoz
• 500 Amperes folyamatos teljesítmény a nagy teljesítményű generátorok támogatásához
• Mágneses retesz (ML) – Az ACR nagyon alacsony áramot vesz fel (<40 mA a kapocsfeszültség figyeléséhez) "BE" vagy "KI" állapotban, és nagyon rövid ideig mérsékelt áramot vesz fel állapotváltáskor
• Kettős érzékelés – a töltést mindkét akkumulátorbank érzékeli
• Indítási leválasztás (SI) – konfigurálható a ház terhelésének ideiglenes leválasztására a motor áramköréről a motor indításakor az érzékeny elektronika védelme érdekében
• Motor leválasztás (EI) – konfigurálható két motor leválasztására, miközben mindkettő működik, hogy megvédje a motor elektronikáját és maximalizálja a generátor teljesítményét
• A töltést két akkumulátorbankról érzékeli
• LED-kimenet, amely távolról jelzi, ha az akkumulátorok kombinálva vannak, le vannak választva, feszültségzárásban vagy indítási vagy motorleválasztásban
• 3/8"-16 ónozott réz csapok a maximális vezetőképesség és korrózióállóság érdekében
• A 7/8"-es (22 mm-es) csaphosszúság több kábelkivezetésre is alkalmas
• Az ezüstötvözet érintkezők nagy megbízhatóságot biztosítanak az élő terhelések kapcsolásához
• Címkemélyedések az áramkör azonosításához



Adatok

Bemeneti feszültség (DCV):

12

Áramerősség (A):

500

Kapcsolható Áramkör:

DC

Energiaelosztás kategória:

Akkumulátor kapcsoló

Főkapcsoló Áramerősség (A):

500

Távvezérlés:

Igen

Kapcsoló pozíció:

OFF/ON

Kapcsoló mechanizmus:

Relé

Mechanikus/Relés:

Igen

Weboldal:

https://www.bluesea.com/products/7622/ML-ACR_Autom...

Tömeg:

930 g/db

Technikai adatok

Műszaki adatok
Vezérlőáramkör csatlakozása	Ónozott huzal
Névleges feszültség	12V DC
Manuális irányítás	Igen
Motor szigetelés	Igen
Felszerelés	#10
Start Assist	Igen
Elkülönítés indítása	Igen
Amper üzemi áram	13 mA
Amper üzemi áram az állapotváltáskor	<7,0A
Terminál csap nyomatéka	140 in-lb (15,82 Nm)
Folyamatos értékelés	500A
Időszakos értékelés	700A (5 perc)
Indítási érték 30 mp	1450A DC
Minimális üzemi hőmérséklet	-10°C
Maximális üzemi hőmérséklet	60°C
A besorolásoknak megfelelő kábelméret	4/0 AWG x 2
Élő áram váltás	300A @ 12V DC
Csap anyaga	Ónozott réz
Ciklusváltás	100 000
A sorkapocs gyűrű átmérőjének hézaga	1,12 hüvelyk (28,45 mm)
Terminál csap hossza	1,50 hüvelyk (38,1 mm)
Terminál csap mérete	3/8" - 16 (M10)
Vezeték mérete	20 AWG
Relé érintkező pozíciója
Egyesít 30 másodpercet	13,5V
Egyesít 90 másodpercet	13,0V
Nyitva 10 másodpercig	12,35V
Nyitva 30 másodpercig	12,75V
Open High	16,2V
Súly	2,06 font (0,93 kg)

Letölthető használati útmutató

PDF letöltése
