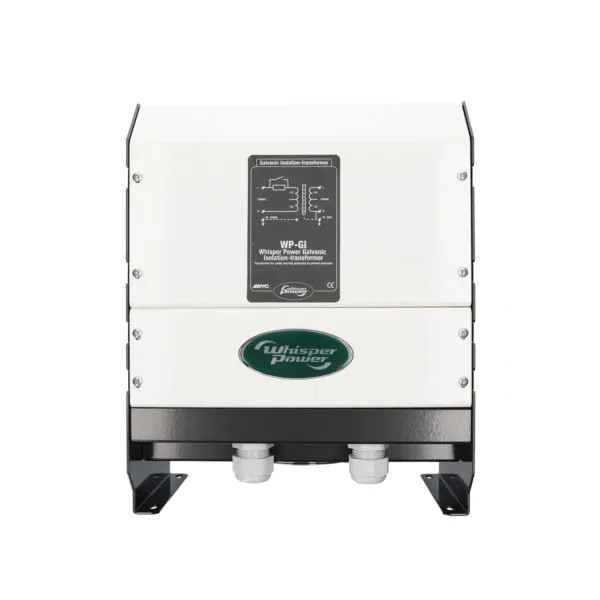

WhisperPower GI 3600 Compact Galvanic Isolation – transformer

A WhisperPower GI leválasztó transzformátor nélkülözhetetlen alkatrész a jachtok és hajók fedélzetén történő biztonságos és professzionális telepítésekhez. A leválasztó transzformátor megakadályozza az elektrolitikus korróziót, és biztonságos elektromos rendszert is biztosít.

Ezek a termékek nagyon erősek és megbízhatóak, amelyek mindig elvégzik a feladatukat. Emellett csendes működésűek, és nagyon magas hatásfokkal működnek. A beépített lágyindítás biztosítja, hogy az áram fokozatosan kapcsoljon be, így a parti biztosíték nem terhelődik túl.

Adatok

Cikkszám:

WPP-60110102

Weboldal:

https://www.whisperpower.com/gi-3600-compact-galva...

Tömeg:

28,6 kg/db

Technikai adatok

MÉRETEK ÉS SÚLY
Súly (kg)	28.6
Méretek (MaxSzxM)	380 x 290 x 208 mm

Tekercselési adatok
Névleges teljesítmény	3,6 kVA
Névleges feszültség	230 V / 110 V
Névleges frekvencia	50 Hz / 60 Hz
Névleges áram	16 A / 32 A
Bekapcsolási áram	Lágyindító tartozék <4 A egységenként
Csatlakozások	Prim/sec. középpont (110 VAC)
Anyag tekercselés	Réz
Hőmérséklet-emelkedési osztály	F osztály 100 K
Szigetelési osztály	H 180 C osztály
Szigetelési szint	AC3 osztály
Impedancia	Szekunder kevesebb, mint 3,0% 3,6 kVA-nál

ÁLTALÁNOS INFORMÁCIÓK
Nincs terheléses fogyasztás	21 W egységenként
Teljes terhelési hatékonyság	>95%
Környezeti üzemi hőmérséklet	-10°C .. +45°C, 80°C-ra csökken
Tárolási hőmérséklet	-25°C és 85°C között
Működési páratartalom	95% max, nem kondenzál
Hallható zaj	<40,0 dB(A); <50dB(A) kényszerhűtéssel
Helyi felhasználói kezelőfelület	Egyik sem

VÉDELEMEK
Túláram, rövidzárlat	Nem tartozék, külső megszakító(k) szükségesek a helyi előírások szerint
Hőmérséklet védelem	Automatikus kikapcsolás, ha a transzformátor magja > 120°C
Túlfeszültség védelem	A lágyindítás biztosítékkal védett a túlfeszültség ellen
Földelés a tekercsek között	Az ABYC szabványainak megfelelő, teljes hibaáramot képes kezelni
Biztonság	Szabványok IEC 60079, IEC 60726

MECHANIKAI
Védelmi fokozat	IP21
Csatlakozások bemenet/kimenet	6 mm2 max.
Kábel tömszelence bemenet	22 mm
Szerelési furatok	M8
Tokozás kialakítása	Alumínium fémlemez
Felületkezelés	RAL9010 fehér + AE80104123621 fekete
